オルソパントモグラフ OP 3D VisionKavo

※ 再生ボタンを押して、動画をご覧ください。

数年前では想像できなかった全く新しい診断方法が現実のものになりました。
患者さんに優しい低被ばく線量で、正確な診断のみならず、驚きも与えることができます。

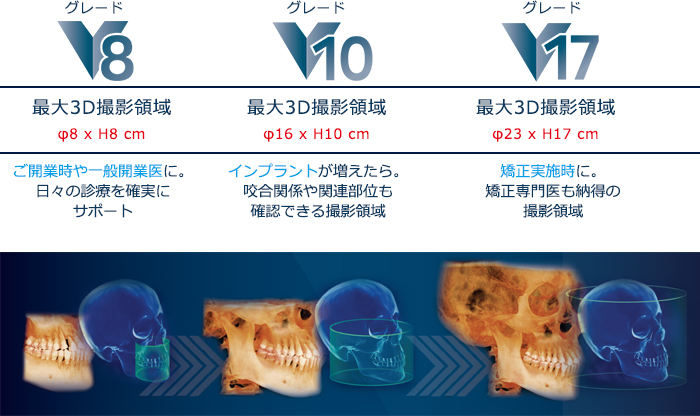

選択できる3D領域

グレードは3タイプ。いつでもアップグレードが可能

臨床ニーズに合わせて3D撮影領域を選択いただけます。
診療の幅とともに3D領域をアップグレードすることができ、将来の拡張性にも対応しています。

グレードは3タイプ。いつでもアップグレードが可能

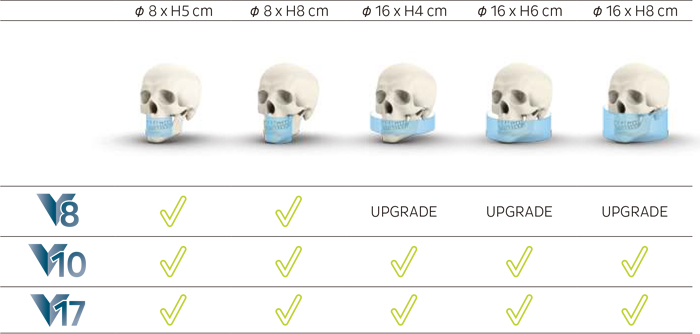

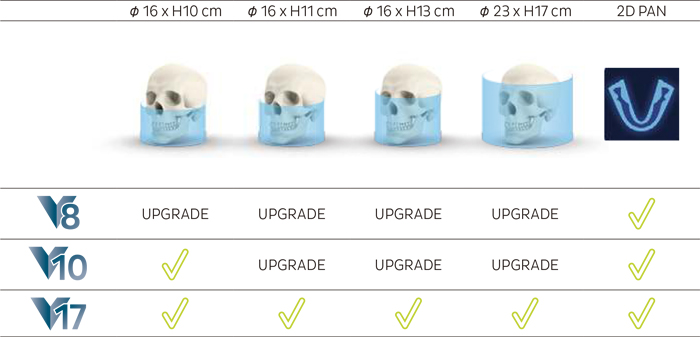

標準搭載とアップグレード表

標準搭載とアップグレード表

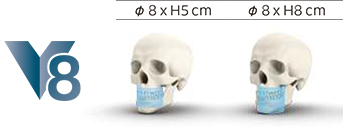

φ8xH5cm - φ16xH8cm
標準搭載とアップグレード表
φ16xH10cm - 2D PAN

低い被ばく線量

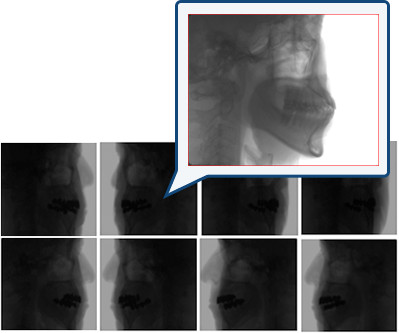

パルス発信で照射時間を劇的に短く

エックス線を連続照射するのではなく、画像データに応じて断続的に照射することで、患者さんの被ばく線量を大きく抑えます。

パルス発信で照射時間を劇的に短く

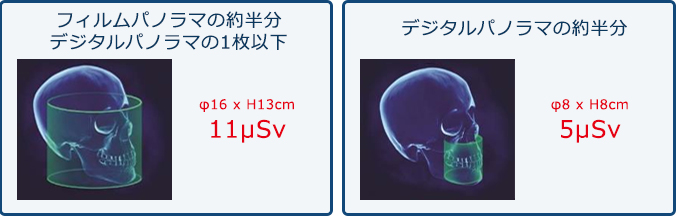

実効線量:74μSv=0.074mSv
※東京~ニューヨーク間航空機片道の被ばく程度

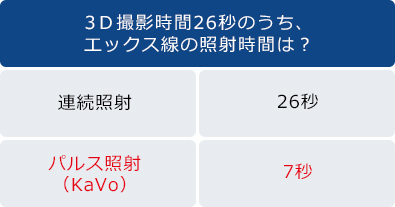

エックス線照射時間パルス照射の場合1枚当たり0.01秒
エックス線照射時間パルス照射の場合1枚当たり0.01秒

新しい撮影モード「Quick Scan+」では更なる線量の低減に成功

高い精度と安全性を兼ね備えたエックス線のパルス照射技術。
「Quick Scan+」モードではエックス線の照射時間はわずか2秒。最小限の被ばく線量に抑えます。

新しい撮影モード「Quick Scan+」では更なる線量の低減に成功

こだわりの画質

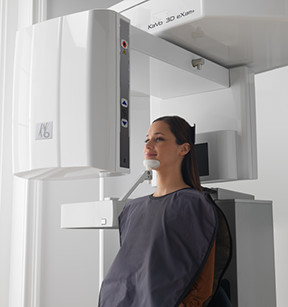

画像がブレない「座位」による患者さんの固定

CT撮影時に最も重要な患者固定による「座位」での撮影仕様。考え抜いた患者固定デバイスで頭全体を包み込むようにしっかりと固定し、正確かつ簡単なポジショニングを実現します。

ヘッドレストとチンレストで前後方向から固定。
ヘッドレストとチンレストで前後方向から固定。必要に応じてヘッドバンドを併用。

全周囲からの情報を得られる360°スキャニング

  • 全周囲からの情報を得るために 360度回転して撮影します。
  • 撮影中の回転角度を大きくすると、情報量が多くなり、画像データが補正できます。
  • パノラマ撮影機をベースにしたCT撮影機は、その構造上200度前後の回転しかできない機種が多く、メタルアーチファクトを抑えることができません。

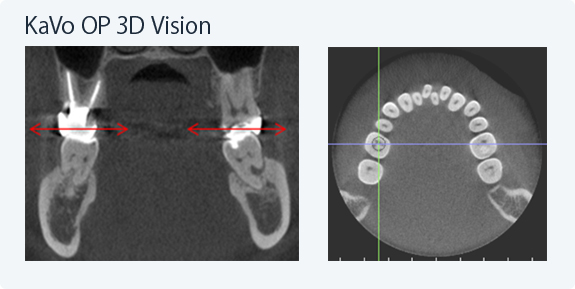

360°スキャンで金属アーチファクトの発生が少ない。
360°スキャンで金属アーチファクトの発生が少ない。

エックス線の水平入射

エックス線を水平に入射することで、エックス線の散乱を最小限にします。
金属アーチファクトを最小化し、関心部位への陰影障害を極小にします。

エックス線の水平入射
画質の向上はもちろん、よりエックス線を抑えた撮影が実現。

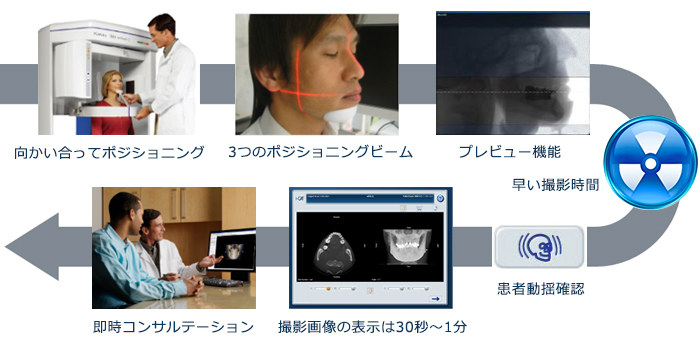

簡便なワークフロー

失敗の少ない確実な撮影を実現しています。
的確かつ迅速でストレスの無いワークフローにより、3D撮影の煩わしさを無くしました。

簡便なワークフロー
画質の向上はもちろん、よりエックス線を抑えた撮影が実現。

各グレードの診療領域

v8の診療領域

v8の診療領域

根管治療
根管治療

根管数や破折を容易に確認

歯周疾患
歯周疾患

歯槽骨や関連部位の状態把握

インプラント
インプラント

歯肉状態を付与した補綴主導計画


v10の診療領域

v10の診療領域
TMJ
TMJ

1回の撮影で両顆頭を取得

気道
気道

気道変化を表面積マッピング

埋伏智歯
埋伏智歯

下歯槽神経と8番の関係性を把握


v17の診療領域

v17の診療領域
3DPhoto
3DPhoto

顔写真マップで顔貌変化を予測

矯正
矯正

3Dトレーシングで正確な解析

スーパーインポーズ
スーパーインポーズ

咬合再構成を伴うケースでの術前後評価

製品情報

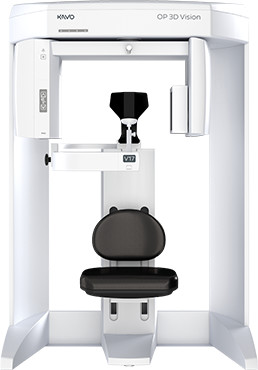

OP 3D Vision

OP 3D Vision

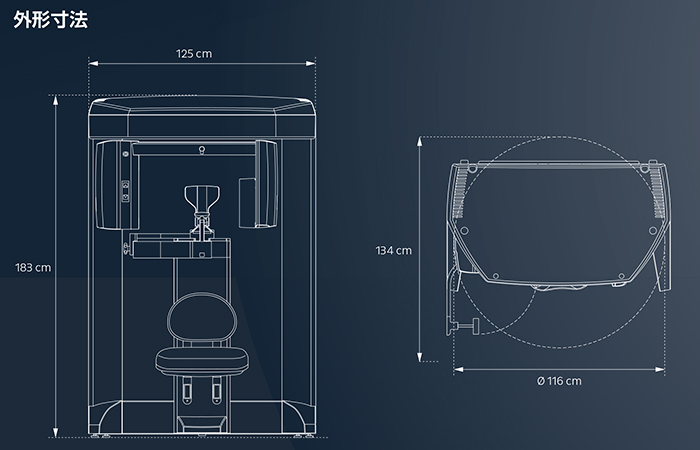

外形寸法
販売名 オルソパントモグラフOP 3D ビジョン
一般的名称 アーム型X線CT診断装置
デジタル式歯科用パノラマ・断層撮影X線診断装置
管理医療機器 特定保守管理医療機器・設置管理医療機器
認証番号 226AIBZX00015000
重量 約230kg
電源電圧 AC100V 50/60Hz
撮影時間 4.9秒/8.9秒/ 14.7秒/ 17.8秒/26.9秒(撮影条件による)
エックス線照射方式 パルス照射
エックス線照射時間 2.0秒/3.7秒/4.1秒/ 7.4秒(撮影条件による)
3D撮影領域 V8 直径 8cm × 高さ5および8cm

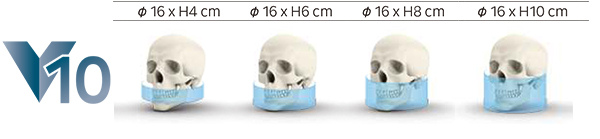

V10 V8領域に加えて直径 16cm × 高さ4, 6, 8, 10cm

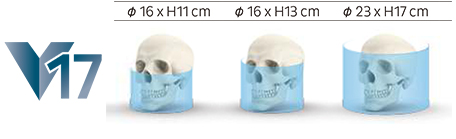

V17 V10領域に加えて直径 16cm × 高さ11, 13cm
直径 23cm × 高さ17cm
階調度 グレースケール16 bit /65,536階調
画像再構成時間 スタンダード60秒以下/QuickScan + 30秒以下
画像ファイルサイズ 50MB以下
撮影モード 2Dパノラマ撮影機能標準搭載
